透水混凝土施工方案
發(fā)布日期：2024-12-25 來(lái)源： 瀏覽：次
透水混凝土施工方案
一、簡(jiǎn)介
透水混凝土又稱多孔混凝土，也可稱排水混凝土。其由歐美、日本等國(guó)家針對(duì)原城市道路的路面的缺陷，開(kāi)發(fā)使用的一種能讓雨水流入地下，有效補(bǔ)充地下水；并能有效的消除地面上的油類化合物等對(duì)環(huán)境污染的危害；同時(shí)，是保護(hù)自然、維護(hù)生態(tài)平衡、能緩解城市熱島效應(yīng)的優(yōu)良的鋪裝材料； 其有利于人類生存環(huán)境的良性發(fā)展及城市雨水管理與水污染防治等工作上，具有特殊的重要意義。
因透水混凝土系統(tǒng)擁有系列色彩配方，配合設(shè)計(jì)的創(chuàng)意，針對(duì)不同環(huán)境和個(gè)性要求的裝飾風(fēng)格進(jìn)行鋪設(shè)施工。這是傳統(tǒng)鋪裝和一般透水磚不能實(shí)現(xiàn)的特殊鋪裝材料。
透水混凝土的鋪裝工藝，類似于混凝土的鋪裝，但與普通混凝土攤鋪又有不同之處。

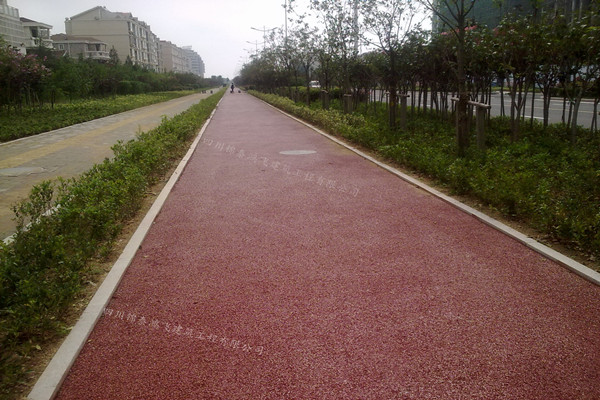

二、彩色透水混凝土
1、材料的組成：
彩色透水混凝土主要由水泥、增強(qiáng)劑、碎石、水以及著色劑、封閉保護(hù)劑組成。
（1）水泥應(yīng)采用強(qiáng)度等級(jí)不低于42.5級(jí)的硅酸鹽水泥或普通硅酸鹽水泥,質(zhì)量應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《通用硅酸鹽水泥》GB175的要求。不同等級(jí)、廠牌、品種的水泥不得混存、混用。
（2）透水混凝土專用增強(qiáng)劑由上海異美景觀科技有限公司生產(chǎn)的一種特殊膠結(jié)劑，它是由強(qiáng)化劑、硬化劑、活性劑、穩(wěn)定劑以及硅灰等多種添加劑組成，以增加透水混凝土強(qiáng)度與粘結(jié)力的粉末狀材料。
（3）碎石
透水混凝土采用的碎石，必須使用質(zhì)地堅(jiān)硬、耐久、潔凈、密實(shí)的碎石料，碎石的性能指標(biāo)應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建筑用卵石、碎石》GB/T14685中的二級(jí)要求，并應(yīng)符合下表規(guī)定。
碎石的物理性能指標(biāo)
| 序號(hào) |
項(xiàng) 目 |
計(jì)量單位 |
指標(biāo) |
| 1 |
2 |
3 |
| 1 |
尺寸 |
mm |
2.4～4.75 |
4.75～9.5 |
9.6～13.2 |
| 2 |
壓碎值 |
% |
＜15.0 |
| 3 |
針片狀顆粒含量（按質(zhì)量計(jì)） |
% |
＜15.0 |
| 4 |
含泥量（按質(zhì)量計(jì)） |
% |
＜1.0 |
| 5 |
表觀密度 |
kg/m3 |
＞2500 |
| 6 |
緊裝堆積密度 |
kg/m3 |
1350 |
| |
堆積孔隙率 |
% |
＜47.0 |
4）水：普通自來(lái)水即可用。一般未經(jīng)過(guò)濾的混濁的地下水或使用過(guò)的不潔水，不能利用。
2、透水混凝土組成材料在施工過(guò)程中配合比：
要施工出高質(zhì)量、高標(biāo)準(zhǔn)的透水混凝土地面，在原材料固定的條件下，嚴(yán)格控制材料的配比，是施工中的重要關(guān)鍵，在施工時(shí)必須有專人嚴(yán)格控制比例。
3、彩色透水混凝土的品種
⑴普通水泥透水混凝土：由水泥、增強(qiáng)劑和和碎石和水拌和而成的透水混凝土。
⑵露骨料水泥透水混凝土：通過(guò)蝕凝劑去除普通透水混凝土表面包裹的漿料以顯露出骨料本色。
⑶膠筑透水混凝土：膠粘劑將天然彩石牢固地粘結(jié)在一起的高級(jí)透水地坪。
以上各類透水混凝土工藝，是根據(jù)項(xiàng)目的不同地點(diǎn)、環(huán)境、承載要求以及基礎(chǔ)條件等不同，而進(jìn)行針對(duì)性的設(shè)計(jì)及應(yīng)用的，在圖案變化、色彩變化上有更多的適用性和實(shí)用性。
四、透水混凝土路面基層的要求
1、透水混凝土路面的厚度：根據(jù)路面功能確定厚度。對(duì)人行道，自行車道等輕荷重地面，建議厚度不低于80mm；對(duì)停車場(chǎng)、廣場(chǎng)等中荷重地面，建議厚度不低于100mm；重型車道建議厚度不低于180mm，考慮成本，往往分為二層施工，即表層為彩色透水混凝土層，厚度一般不低于30mm，下層為素色透水混凝土墊層。
2、為確保路體結(jié)構(gòu)層具有足夠的整體強(qiáng)度和透水性，表面層下需有透水基層和較好保水性的墊層。
基層要求：在素土層夯實(shí)層上，配用的基層材料，應(yīng)有適當(dāng)?shù)膹?qiáng)度外，須有較好的透水性，采用級(jí)配砂礫或級(jí)配碎石等。采用級(jí)配碎石時(shí)，碎石的最大粒徑應(yīng)小于0.7倍的基層厚度，且不超過(guò)50mm。
墊層一般采用天然碎石，粒徑小于10mm，俗稱瓜子片，并鋪有一定厚度、鋪設(shè)需均勻平整。
3透水混凝土路面基層橫坡度宜為1%～2%，面層橫坡度應(yīng)與基層橫坡度相同。
4、全透水結(jié)構(gòu)的人行道基層可采用級(jí)配砂礫、級(jí)配碎石及級(jí)配礫石基層，基層厚度不應(yīng)小于150mm。全透水結(jié)構(gòu)的其他道路級(jí)配砂礫、級(jí)配碎石及級(jí)配礫石基層上應(yīng)增設(shè)多孔隙穩(wěn)定碎石基層。（多孔隙水泥穩(wěn)定碎石基層不應(yīng)小于200mm；級(jí)配砂礫、級(jí)配碎石及級(jí)配礫石基層不應(yīng)小于150mm）
5、半透水結(jié)構(gòu)水泥混凝土基層的抗壓強(qiáng)度等級(jí)不應(yīng)低于C20，厚度不應(yīng)小于150mm；級(jí)配砂礫、級(jí)配碎石及級(jí)配礫石基層不應(yīng)小于150mm。
五、排水系統(tǒng)設(shè)計(jì)
1、全透水結(jié)構(gòu)設(shè)計(jì)時(shí)應(yīng)考慮路面下排水，路面下的排水可設(shè)排水盲溝，排水盲溝應(yīng)與道路設(shè)計(jì)時(shí)的市政排水系統(tǒng)相連，雨水口號(hào)基層、面層結(jié)合處應(yīng)設(shè)置成透水形式，得于基層過(guò)量水分向雨水口匯集，雨水口周圍應(yīng)設(shè)置寬度不小于1m的不透水土工布于路基表面。
2、設(shè)計(jì)排水系統(tǒng)時(shí)可利用市政排水溝或雨水口，透水混凝土可直接鋪設(shè)至市政排水溝或雨水口中，面積較大的廣場(chǎng)宜設(shè)置排水盲溝。
六、伸縮縫的設(shè)置
1、透水混凝土面層應(yīng)設(shè)計(jì)縱向和橫向接縫。縱向接縫的間距應(yīng)按路面寬度在3.0m～4.5m范圍內(nèi)確定，橫向接縫的間距宜為4.0m～6.0m；廣場(chǎng)平面尺寸不宜大于25m2，面層板的長(zhǎng)寬比不宜超過(guò)1.3。當(dāng)基層有結(jié)構(gòu)縫時(shí)，面層縮縫應(yīng)與基相應(yīng)結(jié)構(gòu)縫位置一致。
2、當(dāng)透水混凝土面層施工長(zhǎng)度超過(guò)30m，應(yīng)設(shè)置脹縫。在透水水泥混凝土面層與側(cè)溝、建筑物、雨水口中、鋪面的砌塊、瀝青鋪面等其他構(gòu)造物連接處，應(yīng)設(shè)置脹縫。
3、透水混凝土一般采用后切割的施工方法，這樣切出的伸縮縫，整齊漂亮。我們建議使用無(wú)齒鋸切割，具體切割時(shí)間應(yīng)視厚度、天氣情況而定，一般為攤鋪完成后3-7天內(nèi)切割（夏季高溫季節(jié)24小時(shí)后就必須切割）。
七、彩色透水混凝土的施工
1、一般規(guī)定
（1）施工前應(yīng)查勘施工現(xiàn)場(chǎng)，復(fù)核地下隱蔽設(shè)施的位置和標(biāo)高，根據(jù)設(shè)計(jì)文件及施工條件，確定施工方案，編制施工組織設(shè)計(jì)。
（2）施工前應(yīng)解決水電供應(yīng)、交通道路、攪拌和堆放場(chǎng)地、工棚和倉(cāng)庫(kù)、消防等設(shè)施。施工現(xiàn)場(chǎng)應(yīng)配備防雨、防潮的材料堆放場(chǎng)地，材料應(yīng)分別按標(biāo)識(shí)堆放，裝卸和搬運(yùn)時(shí)不得隨意拋擲。
（3）面層施工前應(yīng)按規(guī)定對(duì)基層、排水系統(tǒng)進(jìn)行檢查驗(yàn)收，符合要求后方能進(jìn)行面層施工。
（4）在透水水泥混凝土面層施工前，應(yīng)對(duì)基層作清潔處理，處理后的基層表面應(yīng)粗糙、清潔、無(wú)積水，并應(yīng)保持一定濕潤(rùn)狀態(tài)。
（5）施工現(xiàn)場(chǎng)應(yīng)配備施工所需的輔助設(shè)備、輔助材料、施工工具，并應(yīng)采取安全防護(hù)設(shè)施。
2、攪拌和運(yùn)輸
（1）透水水泥混凝土宜采用強(qiáng)制性攪拌機(jī)進(jìn)行攪拌，攪拌機(jī)的容量應(yīng)根據(jù)工程量、施工進(jìn)度、施工順序和運(yùn)輸工具等參數(shù)選擇。新拌混凝土出機(jī)至作業(yè)面運(yùn)輸時(shí)間不宜超過(guò)30min。
（2）進(jìn)入攪拌機(jī)的原材料必須計(jì)量準(zhǔn)確，并應(yīng)符合下列要求:
1）袋裝水泥應(yīng)抽查袋重的準(zhǔn)確性;
2）每臺(tái)班拌制前應(yīng)精確測(cè)定集料的含水率，并應(yīng)根據(jù)集料的含水率，調(diào)整透水水泥混凝土配比中的用水量，由施工現(xiàn)場(chǎng)試驗(yàn)確定施工配合比;
3）透水水泥混凝土原材料(按質(zhì)量計(jì))的允許誤差，不應(yīng)超過(guò)下列規(guī)定:
水泥:土1%;
增強(qiáng)料:土1%;
集料:士2%;
水:+1%;
外加劑:士1%。
（3）透水水泥混凝土的拌制宜先將集料和50%用水量加入攪拌機(jī)拌合30s.再加人水泥、增強(qiáng)料、外加劑拌合40s.最后加
入剩余用水量拌合50s以上。
（4）當(dāng)透水混凝土面層采用雙色組合層設(shè)計(jì)時(shí)，應(yīng)采用不同攪拌機(jī)分別攪拌不同色彩的混凝土。
（5）透水水泥混凝土拌合物運(yùn)輸時(shí)應(yīng)防止離析，并應(yīng)注意保持拌合物的濕度，必要時(shí)應(yīng)采取遮蓋等措施。
（6）透水水泥混凝土拌合物從攪拌機(jī)出料后，運(yùn)至施工地點(diǎn)進(jìn)行攤鋪、壓實(shí)直至澆筑完畢的允許最長(zhǎng)時(shí)間，可由實(shí)驗(yàn)室根據(jù)水泥初凝時(shí)間及施工氣溫確定，并應(yīng)符合下表的規(guī)定。
透水混凝土從攪拌機(jī)出料至澆筑完畢的允許最長(zhǎng)時(shí)間
| 施工氣溫T (0C) |
允許最長(zhǎng)時(shí)間(h) |
| 5≤T<10 |
2.0 |
| 1O≤T<20 |
1.5 |
| 20≤T<32 |
1.0 |
3、透水混凝土鋪筑
3.1普通透水混凝土面層施工應(yīng)符合下列規(guī)定:
模板的制作與立模應(yīng)符合下列規(guī)定:
1)模板應(yīng)選用質(zhì)地堅(jiān)實(shí)、變形小、剛度大的材料，模板的高度應(yīng)與混凝土路面厚度一致;
2)立模的平面位置與高程應(yīng)符合設(shè)計(jì)要求，模板與混凝土接觸的表面應(yīng)涂隔離劑。
3)透水水泥混凝土拌合物攤鋪前，應(yīng)對(duì)模板的高度、支撐穩(wěn)定情況等進(jìn)行全面檢查。
3.2透水水泥混凝土拌合物攤鋪應(yīng)均勻，平整度與排水坡度應(yīng)符合要求，攤鋪厚度應(yīng)考慮松鋪系數(shù)，其松鋪系數(shù)宜為1.1。
3.3透水水泥混凝土宜采用平整壓實(shí)機(jī)，或采用低頻平板振動(dòng)器振動(dòng)和專用滾壓工具滾壓。壓實(shí)時(shí)應(yīng)輔以人工補(bǔ)料及找平，人工找平時(shí)施工人員應(yīng)穿上減壓鞋進(jìn)行操作。
3.4透水水泥混凝土壓實(shí)后，宜使用抹平機(jī)或人工對(duì)透水水泥混凝土面層進(jìn)行收面，必要時(shí)應(yīng)配合人工拍實(shí)、整平。整平時(shí)必須保持模板頂面整潔，接縫處板面應(yīng)平整。
3.5模板的拆除，應(yīng)符合下列規(guī)定:
1)拆模時(shí)間應(yīng)根據(jù)氣溫和混凝土強(qiáng)度增長(zhǎng)情況確定。
2)拆模不得損壞混凝土路面的邊角，應(yīng)保持透水水泥混凝土塊體完好。
3.6當(dāng)采用彩色透水水泥混凝土雙色組合層施工時(shí)，上面層應(yīng)在下面層初凝前進(jìn)行鋪筑。
3.7露骨透水水泥混凝土施工，應(yīng)與普通透水水泥混凝土施工相同，攤鋪平整后的工序應(yīng)符合下列要求:
1)露骨料透水混凝土，應(yīng)在攤鋪結(jié)束后十分鐘內(nèi)噴灑表面蝕凝劑做表面露骨料預(yù)處理（噴灑表面蝕凝劑前應(yīng)先噴水一遍），第一次噴灑時(shí)力求薄而均勻盡量防止中斷，第二次時(shí)應(yīng)適當(dāng)增加，噴灑表面處理劑距離未收光整平的面層和整平機(jī)碾輥至少500㎜。隨后覆地膜養(yǎng)護(hù)（地膜應(yīng)緊貼石子不應(yīng)當(dāng)存空隙，應(yīng)用專用滾平裝置將地膜壓平在地面上并結(jié)合掃帚掃平，地膜縱向間至少應(yīng)搭接100㎜）。
2)預(yù)處理8-10小時(shí)(根據(jù)養(yǎng)護(hù)溫度和濕度等因素確定)后用高壓清洗機(jī)做表面沖洗加工，實(shí)現(xiàn)露骨料效果。清洗時(shí)噴槍距面層要高出至少500㎜距離，不可緊盯一處長(zhǎng)時(shí)間噴水以防脫石。個(gè)別水泥漿處理效果不明顯處應(yīng)使用毛刷配合噴槍清洗。清洗作業(yè)結(jié)束后應(yīng)及時(shí)覆蓋保水白膜及彩條布進(jìn)行養(yǎng)護(hù)，清洗時(shí)間應(yīng)安排在溫度較高的白天進(jìn)行。清洗前后應(yīng)有專人對(duì)作業(yè)區(qū)盯緊以避免清洗進(jìn)程發(fā)生污染波及清洗效果。
3)大面積施工前應(yīng)做試塊進(jìn)行試洗，尋求最佳清洗時(shí)間成功后方可大面積進(jìn)行表面處理。
4、接縫施工
4.1 路面縮縫切割深度宜為（l/2～1/3) 路面厚度;路面脹縫應(yīng)與路面厚度相同。施工中施工縫可代替縮縫。
5、養(yǎng)護(hù)
5.1 透水水泥混凝土路面施工完畢后，宜采用塑料薄膜覆蓋等方法養(yǎng)護(hù)。養(yǎng)護(hù)時(shí)間應(yīng)根據(jù)透水水泥混凝土強(qiáng)度增長(zhǎng)情況確定。
5.2 養(yǎng)護(hù)期間透水混凝土面層不得通車，并應(yīng)保證覆蓋材料的完整。
5.3 透水水泥混凝土路面未達(dá)到設(shè)計(jì)強(qiáng)度前不得投入使用。透水水泥混凝土路面的強(qiáng)度，應(yīng)以透水水泥混凝土試塊強(qiáng)度為依據(jù)。
6、涂覆透明封閉劑：
待表面混凝土成型干燥后在3天左右，涂刷封閉劑，增強(qiáng)耐久性和美觀性。防止時(shí)間過(guò)會(huì)使透水混凝土孔隙受污而堵塞孔隙。
7、季節(jié)性施工
（1） 施工中應(yīng)根據(jù)工程所在地的氣候環(huán)境，確定冬季、夏季和雨季的起止時(shí)間。
（2） 雨季施工應(yīng)加強(qiáng)與氣象部門聯(lián)系，及時(shí)掌握氣象條件變化，并應(yīng)做好防范準(zhǔn)備。
（3） 雨季施工應(yīng)充分利用地形與現(xiàn)有排水設(shè)施，做好防雨及排水工作。
（4）雨天不宜進(jìn)行基層施工，透水水泥混凝土面層不應(yīng)在雨天澆筑。
（5） 雨后攤鋪基層時(shí)，應(yīng)先對(duì)路基狀況進(jìn)行檢查，符合要求后方可攤鋪。
（6） 當(dāng)室外日平均氣溫連續(xù)5天低于5°C時(shí)，透水混凝土路面不得施工。
（7） 透水水泥混凝土路面夏季施工，應(yīng)符合下列規(guī)定:
1）混凝土拌合物澆筑中應(yīng)盡量縮短運(yùn)輸、攤鋪、壓實(shí)等工序時(shí)間，收面后應(yīng)及時(shí)覆蓋、灑水養(yǎng)護(hù);
2）攪拌站應(yīng)設(shè)有遮陽(yáng)棚;模板和基層表面，在澆筑混凝土前應(yīng)灑水濕潤(rùn);
3）當(dāng)遇陣雨時(shí)，應(yīng)暫停施工并應(yīng)及時(shí)采用塑料薄膜對(duì)已澆筑混凝土面進(jìn)行覆蓋。
（8） 當(dāng)室外最高氣溫達(dá)到32°C及以上時(shí)，不宜施工
八、注意事項(xiàng)：
（1）施工現(xiàn)場(chǎng)須專人負(fù)責(zé)物料的配比。
（2）嚴(yán)格控制水灰比，即控制水的加入量，水在攪拌中分2-3次加入，不允許一次性加入，至骨料發(fā)亮應(yīng)立即停止加水。
（3）為使物料攪拌均勻，適當(dāng)延長(zhǎng)機(jī)械攪拌時(shí)間，但不宜過(guò)長(zhǎng)。
（4）運(yùn)輸
透水混凝土屬干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運(yùn)輸時(shí)間，運(yùn)輸一般控制在10分鐘以內(nèi)，運(yùn)輸過(guò)程中不要停留，手推車必須平穩(wěn)。
（5）攤鋪、澆筑成型：
透水混凝土屬干性混凝土料，其初凝快，攤鋪必須及時(shí)。對(duì)于人行道面，大面積施工采用分塊隔倉(cāng)方式進(jìn)行攤鋪物料，其松鋪系數(shù)為1.1。將混合物均勻攤鋪在工作面上，用括尺找準(zhǔn)平整度和控制一定的泛水度，然后用平板振動(dòng)器（厚度厚的用平板振動(dòng)器）或人工搗實(shí)。搗實(shí)不宜采用高頻振動(dòng)器。最后抹子拍平，抹合不能有明水。
（6）平板振動(dòng)器振動(dòng)時(shí)間不能過(guò)長(zhǎng)，防止過(guò)于密實(shí)，可出現(xiàn)離析現(xiàn)象。
（7）攤鋪時(shí)盡量快和正確。
（8）因透水混凝土其孔隙率大，水分揮發(fā)快，當(dāng)天氣溫高于35℃時(shí)，施工時(shí)間應(yīng)宜避開(kāi)中午，適合在早晚進(jìn)行施工。
（9）養(yǎng)生：
透水混凝土與水泥混凝土屬性類似，因此鋪攤結(jié)束后，經(jīng)檢驗(yàn)標(biāo)高、平整度均達(dá)到要求后。當(dāng)氣溫較高時(shí)，為減少水分的蒸發(fā)，宜立即覆蓋塑料薄膜，以保持水分。也可采用灑水養(yǎng)生，所有養(yǎng)生期不得少于7d，使其在養(yǎng)護(hù)期內(nèi)強(qiáng)度逐漸地提高。灑水養(yǎng)生，透水混凝土在澆筑后1天開(kāi)始灑水養(yǎng)護(hù)，高溫時(shí)在8小時(shí)后開(kāi)始養(yǎng)護(hù)，但淋水時(shí)不宜用壓力水直接沖淋混凝土表面，應(yīng)直接從上往下淋水。透水混凝土濕養(yǎng)時(shí)間不少于3天。養(yǎng)生時(shí)間應(yīng)根據(jù)施工溫度而定，一般養(yǎng)生期為14—21天，高溫時(shí)不少于14天，低溫時(shí)不少于21天，5℃以下施工，養(yǎng)生期不少于28天。
